فناوری مواد و پردازش
بستر

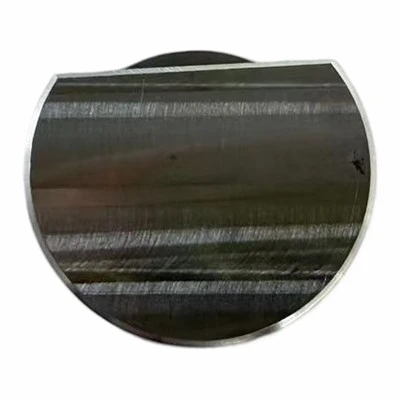

6061 آلیاژ آلومینیوم CNC فرز یکپارچه، با درمان سطح سخت آنودایز سیاه مات. این پوشش مقاوم در برابر سایش، مقاوم در برابر خوردگی-و ضد انعکاس است، مناسب برای تجهیزات نوری و توزیع کننده برای جلوگیری از نور سرگردان و اثر انگشت.
دقت پردازش
شیار گیره شکل قوس-بالا، موقعیت نصب رزوه ای سوراخ دوتایی فرورفته در پایین، و سوراخ رزوه ای قفل وسط در یک حرکت پردازش و تشکیل می شوند. دایره داخلی قوس-شکل کاملاً با بدنه شیر استوانه ای/محور نوری مطابقت دارد و هم محوری موقعیت یابی بالاست.
مزایای مادی
آند سیاه سبک، به اندازه کافی سفت و سخت، از تداخل بازتاب منبع نور تجهیزات در بازرسی بصری جلوگیری می کند و در برابر لکه های چسب و روغن مقاوم است و تمیز کردن آن را آسان می کند.
جداسازی ساختاری و عملکردی
1. شیار نیمه در آغوش خمیده بالا
شیار داخلی قوس برای جا دادن و بستن قطعات استوانه ای (مانند بدنه شیر توزیع، ستون موقعیت یابی فولاد ضد زنگ، آستین لنز و محور نوری هدایت کننده) استفاده می شود. سطح قوس{1}شکل سطح تماس را افزایش می‌دهد و احتمال لغزش یا انحراف آن پس از بستن کمتر است.
2. شیار رزوه ای دو سر پایینی
هر دو طرف مجهز به سوراخ‌های رزوه‌دار برای قفل کردن پیچ روی پایه‌های نصب مانند براکت‌های L شکل، کنسول‌های کشیده و بلوک‌های شیر انحرافی هستند. ساختار متحرک اجازه می دهد تا پیچ ها به طور کامل بدون تداخل بیرون زده با قطعات متحرک پنهان شوند.
3. سوراخ رزوه ای قفل میانی
به طور عمودی از سوراخ پیچ بالایی عبور کنید، پیچ تنظیم را پس از مونتاژ پیچ کنید، شیار قوس{0}}شکل را به سمت داخل فشار دهید، قطعه کار استوانه ای داخلی را محکم نگه دارید و به قفل شدن سریع، تنظیم دقیق و جداسازی برسید.
سناریوهای اصلی برنامه
1. صندلی گیره جهانی بدنه شیر دستگاه توزیع چند سر (همسان با مجموعه کاملی از قطعات)
دریچه های اسپری استوانه ای ثابت دسته ای و شیرهای پخش میکرو، آند سیاه غیر بازتابنده، مناسب برای ایستگاه های توزیع با موقعیت بصری، جداسازی و مونتاژ آسان، مناسب برای جابجایی بین مشخصات مختلف بدنه شیر در خط تولید.
2. براکت نصب محور نوری/لنز بینایی ماشین
مشکی مات با گرفتن آستین لنز صنعتی و هدایت محور نوری تجهیزات، نور سرگردان را در مسیر نوری از بین می برد و وضوح تصویر را بهبود می بخشد.
3. صندلی موقعیت یابی محور راهنمای تجهیزات اتوماتیک
محور نوری خطی ثابت، لوله سیلندر مینیاتوری، مورد استفاده برای هدایت میز اسلاید و مکانیسم محدود، سبک وزن و کاهش بار حرکت رفت و برگشتی.
5، طبقه بندی اجزای مشابه
تشخیص ژاکت U{0}}شکل فولاد ضد زنگ: فولاد ضد زنگ سنگین و بازتابنده است و اغلب در ایستگاه های کاری مقاوم در برابر سایش استفاده می شود. این جزء آلومینیومی سبک وزن، ضد انعکاس و مناسب برای صحنه های بصری نوری است.
تفاوت با گیره های تک سوراخ ساده: هیچ پلت فرم زیرین نصب دوتایی وجود ندارد، فقط گیره جداگانه وجود دارد، نمی تواند به طور ایمن روی براکت های چند لایه قفل شود.
بلوک پشتیبانی پلت فرم نوری دیفرانسیل: بدون شیار گیره دار قوس-شکل، فقط موقعیت مکانی بالا، قادر به بستن قطعات کار استوانه ای نیست.
